O britador cónico CS420, como equipamento de britagem de médio porte com excelente desempenho, mostra as suas vantagens únicas em termos de capacidade de processamento e efeito de britagem. Em termos de capacidade de processamento, o britador cónico CS420 divide-se em dois tipos: tipo standard e tipo de britagem fina de cabeça curta. A capacidade de processamento do tipo standard varia entre 22 a 128 toneladas/hora, o que é adequado para britar materiais com dureza média; enquanto o tipo de britagem fina de cabeça curta é mais potente, com uma capacidade de processamento de 70-168 toneladas/hora, o que é especialmente adequado para materiais de elevada dureza ou cenas que requerem tratamento de britagem fina. Além disso, o tamanho da abertura de alimentação do equipamento também é diferente, o tipo standard ≤ 135 mm, o tipo de cabeça curta ≤ 240 mm, alguns modelos suportam até materiais ≤ 369 mm maiores, alargando ainda mais o seu âmbito de aplicação. O britador cónico CS420 também se destaca no ajuste da abertura de descarga e no controlo do tamanho da descarga. Com uma vasta gama de ajustes de abertura de descarga, de 4 a 38 mm, os utilizadores podem fazer ajustes flexíveis de acordo com as necessidades reais. O tamanho da descarga pode ser controlado entre 3-64 mm, o que garante a uniformidade do tamanho do produto triturado e a estabilidade da qualidade. Esta vantagem deve-se à tecnologia de britagem laminar adotada pelo equipamento, através da otimização do tipo de cavidade e da frequência do pêndulo, o que não só melhora a eficiência da britagem, como também reduz eficazmente a proporção de partículas em flocos de agulha, de modo a que os produtos britados estejam mais de acordo com a procura do mercado.
Para satisfazer as necessidades de diferentes materiais e condições de trabalho, o triturador cónico CS420 também suporta uma variedade de configurações de cavidades, tais como ultragrossa, média-grossa, fina e assim por diante. Os utilizadores podem escolher o tipo de cavidade adequado para a operação de britagem de acordo com a dureza e a distribuição do tamanho das partículas dos materiais para obter o melhor efeito de britagem e benefícios económicos.
Em termos de design de equipamento, o britador cónico CS420 adota um design hidráulico de cilindro único. Este design inovador não só simplifica a estrutura do equipamento, como também integra o ajuste hidráulico da abertura de descarga e a função de proteção contra sobrecarga. Os utilizadores podem ajustar rapidamente a abertura de descarga com uma operação simples, o que melhora muito a eficiência do trabalho. Enquanto isso, quando o equipamento encontra uma situação de sobrecarga, o sistema hidráulico ativa automaticamente o mecanismo de proteção para evitar danos no equipamento, garantindo a segurança e a estabilidade da produção. Na aplicação prática, o britador cónico CS420 é frequentemente combinado com um britador de mandíbulas (por exemplo, PE600×750) ou uma máquina de fabrico de areia (por exemplo, DLKZS1314) para formar uma linha de britagem de várias fases. Esta combinação não só melhora a eficiência da britagem, como também garante a estabilidade e a continuidade do processo de britagem. O britador de maxilas, como equipamento primário de britagem, é responsável por britar materiais grandes em tamanhos mais pequenos, e depois estes materiais são alimentados no britador cónico CS420 para britagem fina adicional. Por fim, a máquina de fabrico de areia é responsável por processar os materiais finamente triturados em areia ou pedra que cumpram os requisitos. Esta linha de britagem de múltiplos estágios não só melhora a eficiência da produção, como também garante a qualidade e a distribuição do tamanho das partículas dos produtos.

Britador cónico CS420: uma ferramenta de britagem com grande avanço e elevada capacidade de produção Aplicações

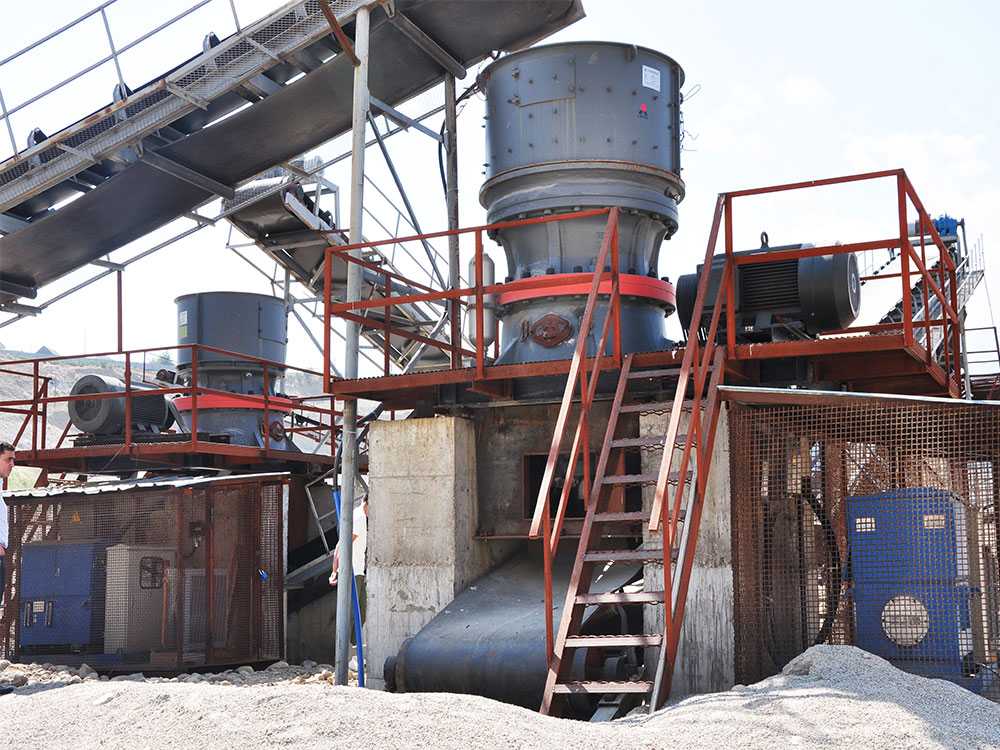

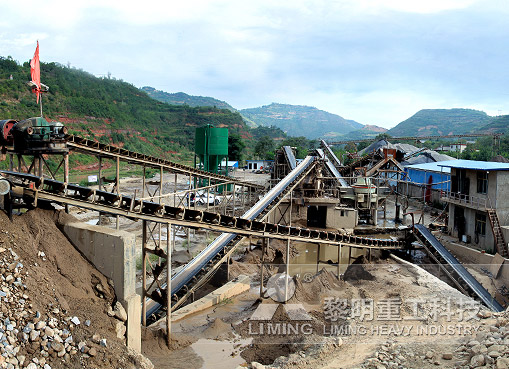

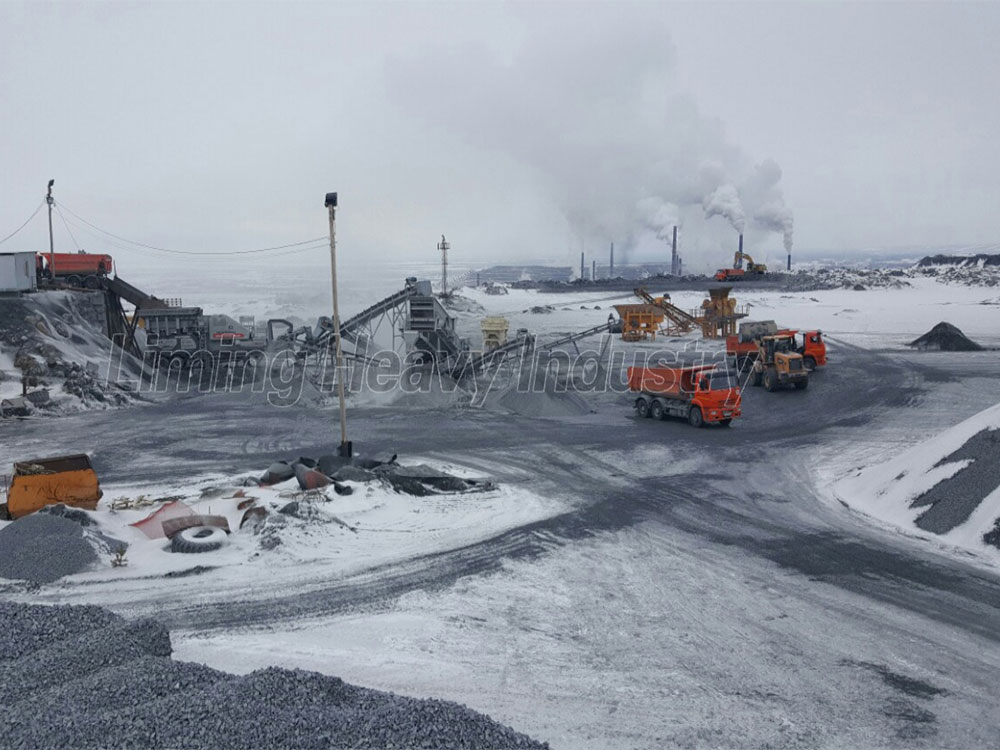

Indústria mineira: O minério tem geralmente uma elevada dureza e necessita de ser britado no tamanho certo para o processamento subsequente. O seu mecanismo de britagem otimizado garante uma elevada eficiência de britagem e uma qualidade estável do produto, proporcionando uma garantia de produção fiável para empresas de mineração. Durante o processo de mineração, o britador cónico CS420 não só é capaz de manusear minérios de diversas durezas, como também é capaz de ajustar o tipo de câmara de britagem e a frequência do pêndulo de acordo com as necessidades reais para otimizar o efeito de britagem. Esta flexibilidade torna o britador cónico CS420 extremamente valioso na indústria mineira.

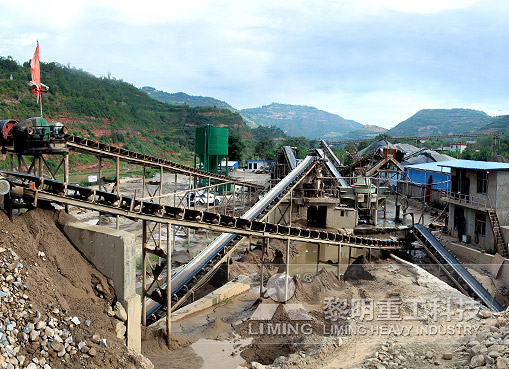

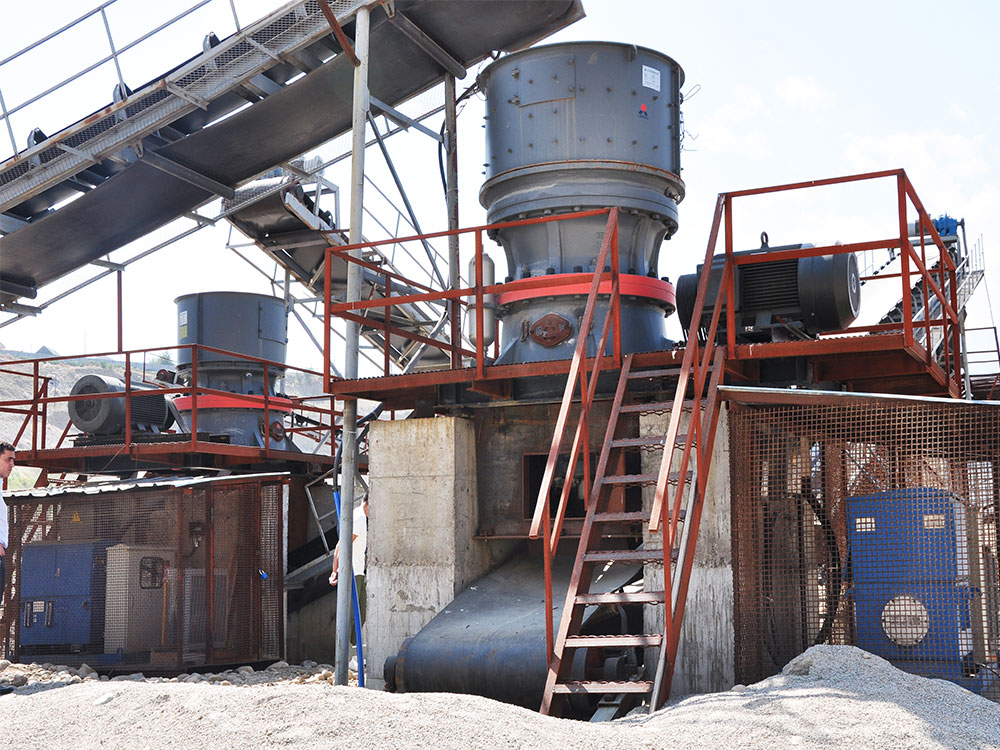

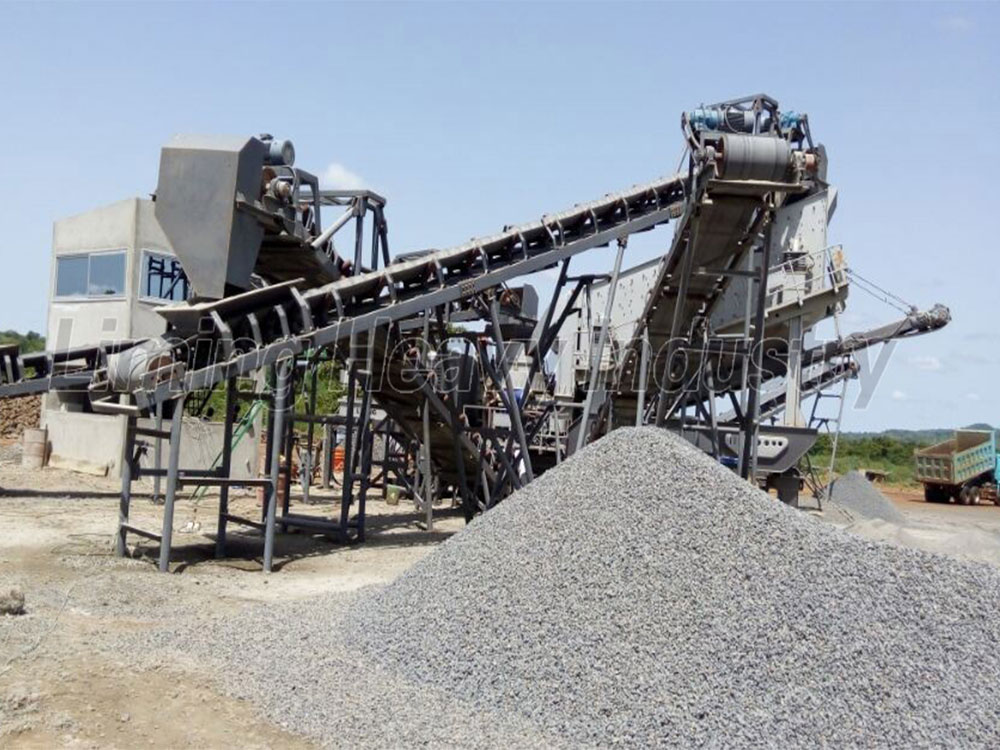

Indústria de materiais de construção: Os agregados e a areia são materiais indispensáveis ​​na construção de edifícios, estradas, pontes e outras infraestruturas, e o britador cónico CS420 é capaz de britar todos os tipos de rochas e resíduos de construção e processá-los em agregados e areia que cumpram os requisitos. A sua capacidade de britagem eficiente e a qualidade estável do produto final satisfazem a procura de matérias-primas de alta qualidade na indústria de materiais de construção. Na indústria de materiais de construção, o britador cónico CS420 forma frequentemente uma linha de britagem de várias fases com um britador de mandíbulas e uma máquina de produção de areia para obter uma britagem eficiente e um controlo do tamanho das partículas dos materiais. Esta combinação não só melhora a eficiência da produção, como também garante que a qualidade e a distribuição do tamanho das partículas dos produtos satisfazem a procura do mercado.
Indústria metalúrgica: A britagem de matérias-primas metalúrgicas é uma parte importante do processo de fundição. O britador cónico CS420 é capaz de triturar todos os tipos de matérias-primas metalúrgicas no tamanho de partícula adequado, melhorando a eficiência da fundição e a qualidade do produto. Os utilizadores podem escolher o tipo de cavidade adequado para a operação de britagem de acordo com a dureza e a distribuição do tamanho das partículas dos materiais para obter o melhor efeito de britagem e benefícios económicos. Em termos de design de equipamento, o britador cónico CS420 adota um design hidráulico de cilindro único. Este design inovador não só simplifica a estrutura do equipamento, como também integra o ajuste hidráulico da abertura de descarga e a função de proteção contra sobrecarga. Os utilizadores podem ajustar rapidamente a abertura de descarga com uma operação simples, o que melhora muito a eficiência do trabalho.
Enquanto isso, quando o equipamento encontra uma situação de sobrecarga, o sistema hidráulico ativa automaticamente o mecanismo de proteção para evitar danos no equipamento, garantindo a segurança e a estabilidade da produção. Na aplicação prática, o britador cónico CS420 é frequentemente combinado com um britador de mandíbulas (por exemplo, PE600×750) ou uma máquina de fabrico de areia (por exemplo, DLKZS1314) para formar uma linha de britagem de várias fases.

Britador cónico CS420: uma ferramenta de britagem com grande avanço e elevada capacidade de produção Vantagens

Processamento eficiente e ajustabilidade flexível

Esta fábrica de britagem foi concebida tendo em mente a alta eficiência de processamento e o ajuste flexível. O modelo standard tem uma vasta gama de capacidades de 22 a 128 toneladas/hora, enquanto o modelo de britagem fina de cabeça curta é ainda mais potente, com uma capacidade de 70 a 168 toneladas/hora. Com a otimização de algumas configurações, a capacidade da central pode atingir uns incríveis 1.270 t/h, satisfazendo plenamente as necessidades das operações de britagem em larga escala.

Para satisfazer diferentes características de materiais e requisitos de britagem, a fábrica suporta uma variedade de configurações de câmara, tais como cabeça padrão e curta. Esta flexibilidade permite que a fábrica se adapte facilmente a vários cenários de aplicação, desde a britagem grossa à britagem fina. Além disso, a sua abertura de descarga é ajustada por um sistema hidráulico avançado com uma ampla gama de ajuste de 4 mm a 38 mm, garantindo assim que o tamanho da descarga pode ser controlado com precisão entre 3 e 64 mm, o que satisfaz as necessidades do utilizador para uma vasta gama de tamanhos de partículas.

Britagem laminar e garantia de granularidade de alta qualidade

Em termos de princípio de britagem, a máquina adota um design otimizado de frequência de cavidade e pêndulo para obter britagem de material multicamadas. Este tipo de britagem não só melhora a eficiência da britagem, como também reduz significativamente a proporção de partículas em flocos de agulha, tornando a descarga mais uniforme, com uma maior proporção de cúbicos. Esta característica torna o equipamento particularmente adequado para a produção de agregados de areia e cascalho de alto padrão, e pode satisfazer os elevados requisitos dos utilizadores quanto ao formato das partículas do produto acabado.

Sistema hidráulico avançado e garantia de segurança

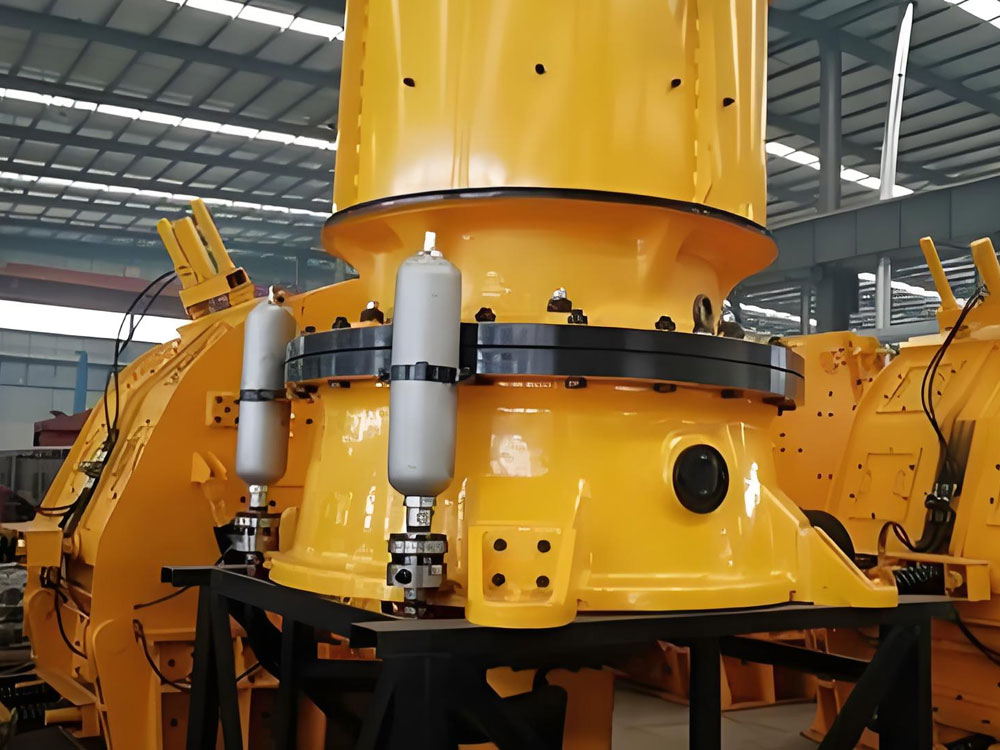

O equipamento adota um design hidráulico de cilindro único, que integra diversas funções, como o ajuste da abertura de descarga, a proteção contra sobrecarga e a limpeza automática de cavidades. Este design não só simplifica o processo de operação, como também melhora a velocidade de resposta do equipamento. A pressão de trabalho do sistema hidráulico situa-se entre 0,3-0,5 MPa, o que garante o funcionamento estável do equipamento. Entretanto, o equipamento está também equipado com um manómetro diferencial de ponteiro duplo para monitorizar o estado do filtro em tempo real, garantindo o funcionamento limpo e eficiente do sistema hidráulico.

Em termos de segurança, o equipamento tem um excelente desempenho. Ao encontrar condições anormais, como excesso de ferro, o equipamento pode libertar automaticamente objetos estranhos e restaurar a porta de descarga, evitando eficazmente danos no equipamento. Além disso, o equipamento está ainda equipado com proteção contra desligamento automático e função de alarme acionado por condições de trabalho anormais, o que garante ainda mais a segurança do operador e o funcionamento estável do equipamento.

Estrutura fiável e manutenção conveniente

Em termos de design estrutural, o equipamento adota um fuso de grande diâmetro e uma estrutura de corpo em aço fundido, que pode suportar elevadas cargas de impacto e garantir a estabilidade e durabilidade do equipamento. O sistema de transmissão por engrenagens adota engrenagens cónicas de alta precisão, que não só apresentam baixo ruído, como também têm uma longa vida útil, reduzindo o custo de manutenção do equipamento.

A máquina também se destaca em termos de manutenção. Todos os componentes principais, como o cone móvel, o cone fixo, etc., suportam a desmontagem superior ou lateral, tornando o trabalho de manutenção mais conveniente e eficiente. Além disso, a máquina está equipada com um sistema independente de lubrificação com óleo fino, que proporciona uma proteção dupla para os rolamentos e aumenta ainda mais a vida útil da máquina.

Economia de energia e baixos custos operacionais

A máquina destaca-se também em termos de consumo de energia. A potência padrão do motor é de 90 kW, enquanto o modelo de alta capacidade suporta configurações de motor de 75-400 kW. Este design não só garante que a máquina tem potência de saída suficiente, como também consegue um consumo económico de energia. Na prática, este equipamento pode reduzir significativamente os custos operacionais do utilizador e melhorar a eficiência económica.

Britador cónico CS420: uma ferramenta de britagem com grande avanço e elevada capacidade de produção Princípio de funcionamento

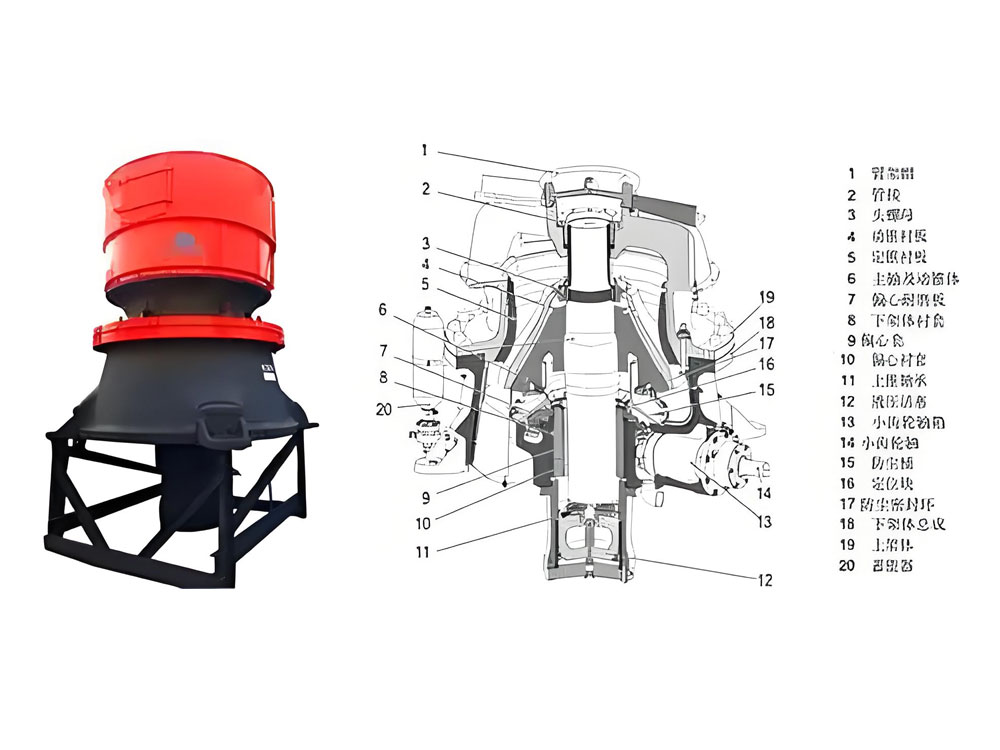

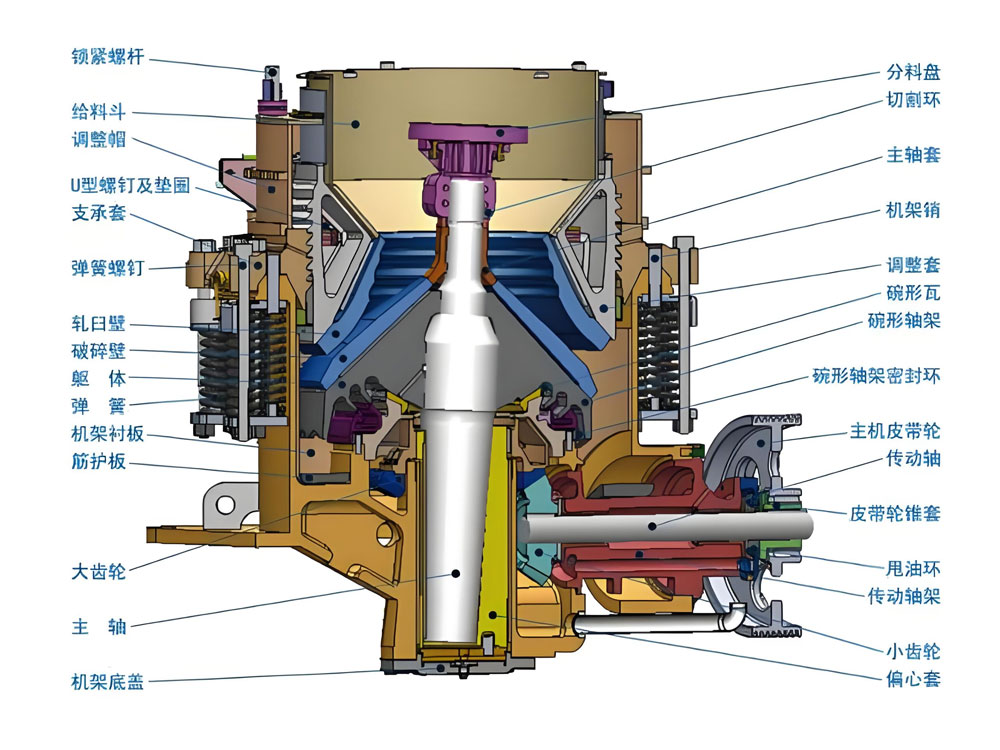

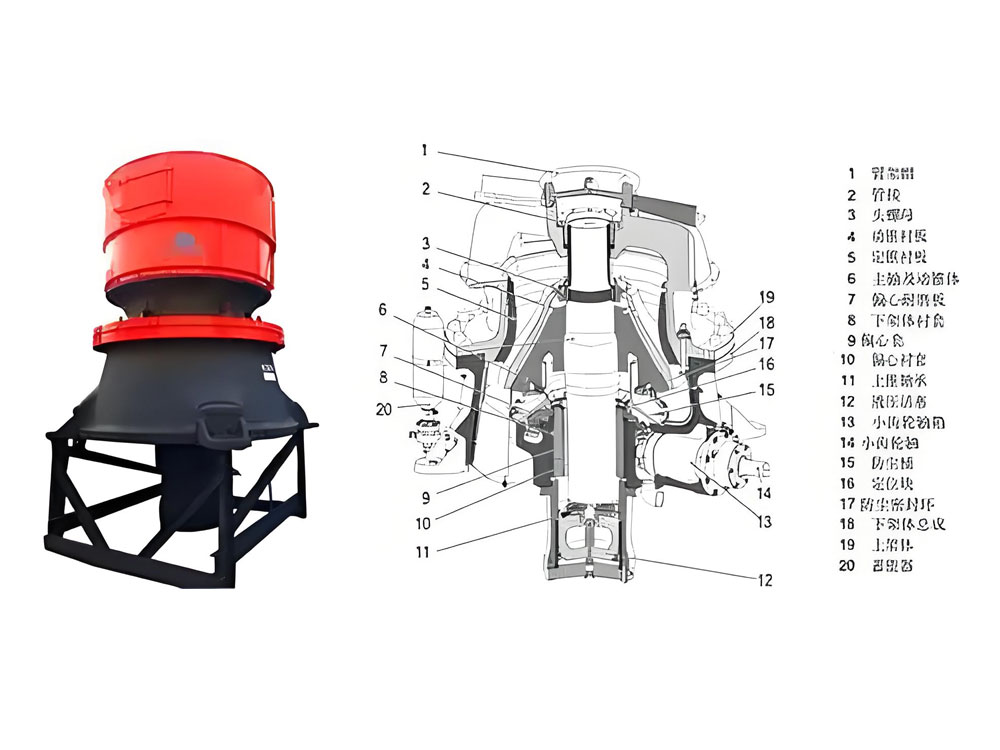

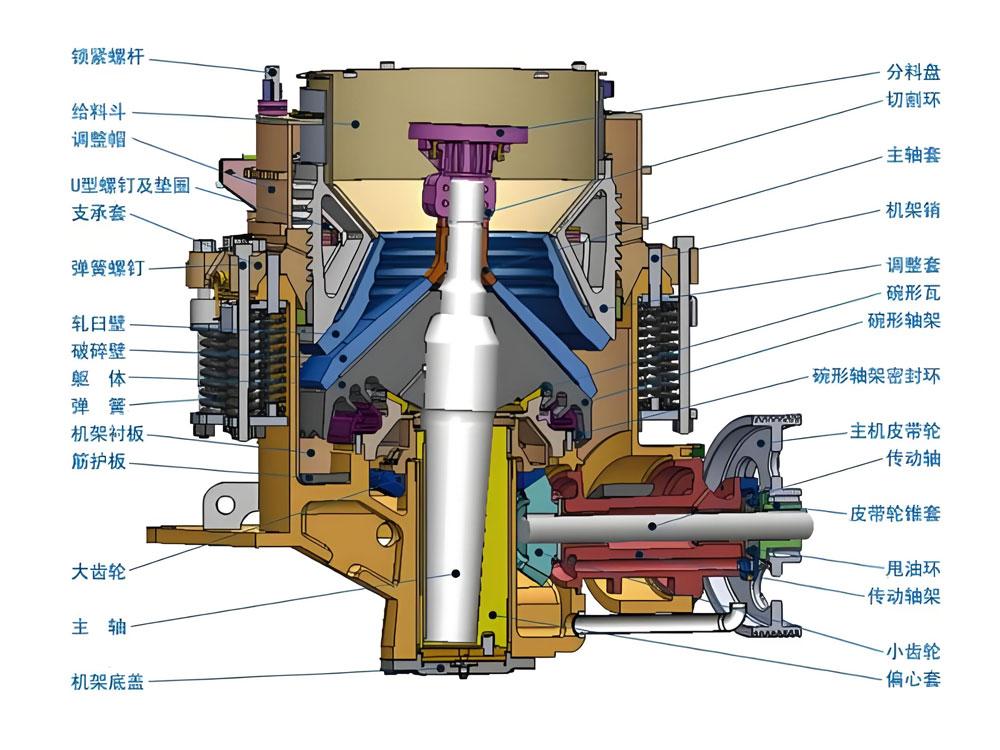

Esta fábrica de britagem adota uma estrutura única de cilindro único, e o seu princípio de funcionamento baseia-se principalmente no princípio de britagem por extrusão para obter o tratamento de britagem de materiais. Neste design sofisticado, o cone móvel desempenha um papel crucial. Executa uma série de movimentos oscilatórios rotativos periódicos acionados por uma manga excêntrica bem concebida. Este movimento cria uma poderosa zona de britagem entre o cone móvel e o cone estacionário, e qualquer material que entre na câmara de britagem é sujeito a um forte impacto e ação de britagem, resultando numa britagem eficaz.
Para acionar este complexo mecanismo de britagem, o motor é ligado intimamente à luva excêntrica através de uma polia ou acoplamento, garantindo que a luva gira de forma suave e eficiente. À medida que a luva excêntrica gira, aciona o eixo principal e o cone num movimento pendular em torno de um ponto fixo. Este padrão de movimento faz com que a superfície do cone se mova periodicamente para mais perto ou mais longe do cone, conseguindo assim a trituração contínua do material.
Os materiais entram na câmara de britagem pela parte superior do britador e, assim que entram nesta zona, são sujeitos a fortes forças de compressão, flexão e trituração entre o cone móvel e o cone fixo. Estas forças combinadas fazem com que o material seja gradualmente esmagado em partículas mais pequenas. Quando os materiais atingem o tamanho necessário, serão descarregados suavemente pela porta de descarga inferior do britador por gravidade. Os materiais que não atinjam o tamanho necessário permanecerão na câmara de britagem para posterior britagem até cumprirem os requisitos. O triturador também possui um mecanismo de compressão por mola integrado. O principal objetivo deste projeto é proteger o equipamento de materiais inquebráveis. Quando alguns objetos estranhos duros (como peças de metal) entram acidentalmente na câmara de britagem, a mola será comprimida e deformada, aumentando assim a abertura de descarga, para que estes objetos estranhos possam ser descarregados suavemente, evitando danos no equipamento. No geral, esta fábrica de britagem consegue uma britagem rápida e eficaz de materiais com a sua estrutura única de cilindro único e o seu princípio de britagem eficiente de extrusão. Enquanto isso, o seu mecanismo de compressão de mola integrado também oferece uma forte garantia para o funcionamento estável do equipamento. Quer se trate de minérios duros ou de outros tipos de materiais, esta fábrica de britagem pode mostrar o seu excelente desempenho e fiabilidade.

Britador cónico CS420: uma ferramenta de britagem com grande avanço e elevada capacidade de produção Parâmetros técnicos

Máx. tamanho do feed	267.0 mm	Peso	7,188 kg
Poder	90 kW	Capacidade	170 tph
Alcance de arremesso excêntrico	13.0 - 35.0 mm	Faixa de ajuste lateral fechada	16.0 - 25.0 mm
